HRB400钢筋带E和不带E的区别
HRB 400：中文名是热轧带肋钢筋，直径是6~100mm。国家强制标准GB1499.2-2007《钢筋混凝土用热轧带肋钢筋》从2008年3月1日起开始实施，新标准代替GB1499-1998《钢筋混凝土用热轧带肋钢筋》和GB13014-1991《钢筋混凝土用余热处理钢筋》，与原标准GB1499-1998相比旧标准中的Ⅲ级钢筋在新标准下改称HRB400级钢筋。
HRB400E：带e钢筋这是新规范规定的抗震钢筋。
hrb400e的钢筋比hrb400区别就是使钢筋获得更好的延性，从而能够更好地保证重要结构构件在地震时具有足够的塑性变形能力和耗能能力。
带E钢筋和普通的钢筋之间的区别，主要对钢筋强度和伸长率的实测值在技术指标上作了一定的提升。牌号后加E的钢筋除应满足以下条件:
a)钢筋实测抗拉强度与实测屈服强度之比不小干1.25;
b)钢筋实测屈服强度与屈服强度特征值之比不大干1.30;
c)钢筋的最大力总伸长率不小于9%
这三条要求外，其他要求与相对应的已有牌号钢筋相同。也就是说，带E钢筋的化学成分、碳当量限值以及抗拉强度、屈服强度、强度设计值、弹性模量等基本力学性能指标的取值与不带E的同牌号热轧带肋钢筋相同。
带“E”钢筋在哪种情况下使用？

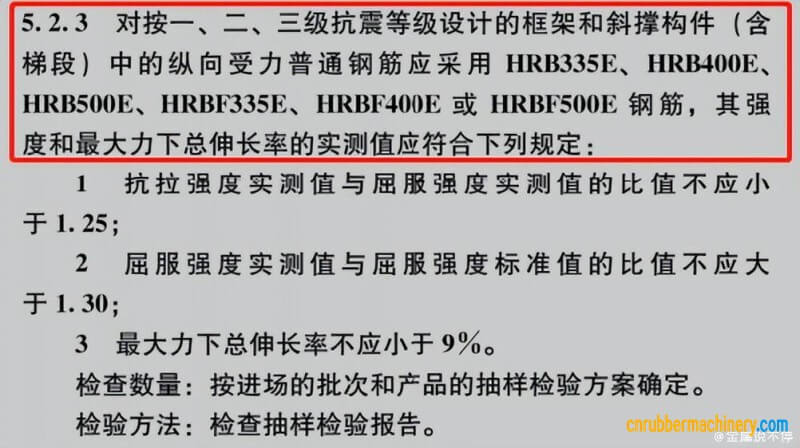

根据《混凝土结构工程施工质量验收规范》GB50204-2015中5.2.3条中规定，如下图：
规范中明确要求：对一、二、三级抗震等级设计的框架和斜撑构件中的纵向受力钢筋使用带E钢筋，即框架结构中框架梁、柱竖向钢筋、楼梯部位纵向钢筋等等。
冷轧钢筋脆断还是延断好
冷轧钢筋是用热轧经多道冷轧减径，一道压肋并经消除内应力后形成的一种钢筋。冷轧钢筋在预应力混凝土构件中，是冷拔低碳钢筋的更新换代产品，在现浇混凝土结构中，也具有极其重要的作用，应用冷轧变形钢筋可以代换Ⅰ级钢筋，以节约钢材，减少Ⅰ级钢筋的供求压力。
延性断裂和脆性断裂是钢筋两种不同的断裂方式，它们之间主要区别在于断裂前是否有明显的变形和能量吸收。
1.延性断裂（Ductile Fracture）：延性断裂通常发生在低强度的钢筋中，断裂前有明显的塑性变形，如颈缩、弯曲等。在断裂过程中，钢筋会吸收大量的能量，表现出良好的延性。延性断裂通常与加工硬化和应力集中有关。
2.脆性断裂（Brittle Fracture）：脆性断裂通常发生在高强度的钢筋中，断裂前几乎没有明显的塑性变形，断裂通常是瞬间发生的。在脆性断裂过程中，钢筋吸收的能量很少，表现为脆性破坏。脆性断裂通常与钢筋的内部缺陷、偏析、夹杂物等有关。
判断钢筋的断裂类型可以通过实验和观察断裂后的外形进行判断。以下是几种判断方法：
1.拉伸试验：通过对钢筋进行拉伸试验，观察钢筋断裂前的变形情况。延性断裂前有明显的塑性变形，而脆性断裂前几乎没有塑性变形。
2.观察断裂后的外形：延性断裂的钢筋断裂面呈暗灰色，断口形状不规则，有明显的塑性变形痕迹。脆性断裂的钢筋断裂面较光亮，断口形状平直、整齐，几乎没有塑性变形痕迹。
3.硬度试验：通过硬度试验测定钢筋的硬度，硬度较高的钢筋更易发生脆性断裂。
钢筋的断裂类型与其强度、材质、加工工艺等因素有关。了解钢筋的断裂类型有助于更好地选择和使用钢筋，以保证建筑结构的安全性和耐久性。
文章来源： 唐韵现货圈、成都承重墙
原文链接：https://www.xianjichina.com/special/detail_544015.html
来源：贤集网
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。
